用木炭制棒機制作薪棒時需滿足三大核心要求

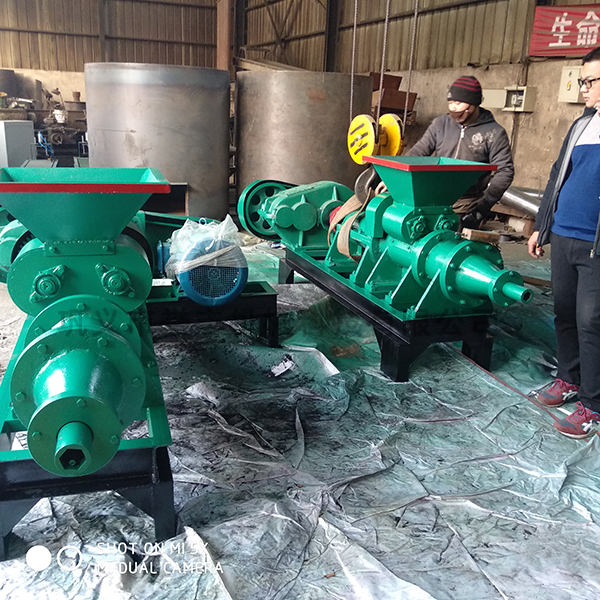

木炭制棒機制作薪棒的要求

   想要得到高品質木炭，需先制出高品質薪棒。使用木炭制棒機制作薪棒時，需滿足原料、溫度、配件三大核心要求，具體如下：

一、原料要求

薪棒品質直接影響木炭質量，而原料含水率是關鍵因素之一，一般要求原料含水率小于10%。因此，原料需經過嚴格干燥處理，具體步驟如下：

1. 預處理：將含水率較高的原料放在露天曬場晾曬1～2天，蒸發表層水分，減少后續熱烘的時間和燃料消耗；

2. 烘干：將粒度合格的預處理原料放入熱風烘干機，烘干至含水率小于10%，烘干溫度控制在140℃～300℃左右。

二、溫度要求

    薪棒成型過程在制棒機內完成，制棒機成型套筒外的加熱圈可使套筒溫度升至350℃左右。為保證機制棒表面光滑、密度大、無裂紋，需根據原材料種類和含水率，通過現場試驗確定合適的成型溫度。具體溫度控制補充如下：

1. 干燥溫度：根據物料形狀及加熱器型號調整，一般在140℃～500℃之間；

2. 物料溫度：通過調節干燥管路長短及風量分配控制，一般不超過55℃～70℃（前提是螺旋推進器合格、原料含水量在6～10%之間）。

三、配件要求

制棒機推進器（又稱螺桿）是核心易損件，由45號標鋼制成，其尺寸直接影響出棒速度和穩定性，需做好維護與更換：

1. 及時更換修復：當推進器出現磨損時，需及時更換或修復，避免影響正常生產；

2. 規范修復流程：修復時需使用耐磨焊條，根據推進器端部前角磨損情況分層堆焊，焊完一層清除焊渣后再焊下一層，焊接厚度需超過所需厚度1-2mm；

3. 修復質量要求：焊好的推進器不得有夾渣、氣孔等缺陷，確保使用效果。
